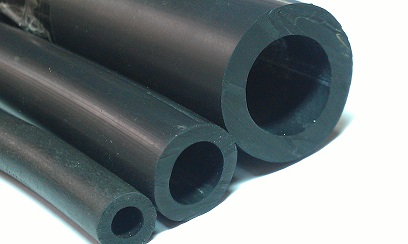

Трубки резиновые ГОСТ 5496-78

Резиновые трубки предназначены для уплотнения в неподвижных соединениях, а также для подачи по ним жидкостей, воздуха и газа.

В зависимости от типа трубки работают в растворах кислот и щелочей; в воздухе, азоте и инертных газах, в масле, бензине и дизельном топливе; в контакте с пищевыми продуктами.

Пример условного обозначения:

Трубка 1-1С 6,3х3,0 ГОСТ 5496-78

1 – группа (без избыточного давления)

1 – кислотощелочестойкая

С – средней твердости

6,3 – внутренний диаметр, мм

3,0 – толщина стенки

Основные параметры:

Рабочее давление, МПа:

1-ая группа без избыточного давления

2-ая группа до 0,05

Размеры, мм:

от 2 до 40

Тип трубки

Наименование трубки

Степень твердости

Температурный интервал работоспо-

Рабочая среда

собности, °С

1

Кислотощелочестойкие

М, С

От -30 до +50

Растворы кислот и щелочей массовой долей до 20% (за исключением азотной и уксусной кислот), вода, воздух, азот и инертные газы

2

Теплостойкие

М, С

От -30 до +140

Воздух (при температуре до 90 °С), водяной пар (при температуре до 140 °С)

3

Морозостойкие

М, С

От -45 до +50

Воздух, азот, инертные газы

4

Маслобензостойкие

М, С, П

От -30 до +50

Масло, бензин

5

Унифицированные для использования в условиях, предусмотренных для типов 1, 3, 4

С

От -50 до +50

То же, что для типов 1, 3, 4, а также дизельные масла и дизельные топлива

6

Для пищевой промышленности

С

От -30 до +50

Пищевые продукты

1-1 М   6,3х1,3

1-1 С  28,0х5,0

1-3 С   10,0х2,0

1-4 С  18,0х2,0

1-1 М   8,0х1,3

1-1 С  30,0х5,0

1-3 С   10,0х3,0

1-4 С  20,0х2,0

1-1 С   3,0х1,3

1-1 С  32,0х3,0

1-3 С   12,0х2,0

1-4 С  20,0х3,0

1-1 С   4,5х1,3

1-1 С  32,0х5,0

1-3 С   16,0х2,0

1-4 С  20,0х4,0

1-1 С   4,5х2,0

1-1 С  36,0х6,0

1-3 С   16,0х3,0

1-4 С  20,0х5,0

1-1 С   4,5х3,0

1-1 С  40,0х5,0

1-3 С   20,0х2,0

1-4 С  22,0х2,0

1-1 С   5,0х2,0

1-2 М  18,0х2,0

1-3 С   20,0х3,0

1-4 С  25,0х2,0

1-1 С   6,0х2,0

1-2 М  25,0х2,0

1-3 С   20,0х5,0

1-4 С  25,0х3,0

1-1 С   6,3х1,3

1-2 М  28,0х3,0

1-3 С   24,0х2,0

1-4 С  25,0х5,0

1-1 С   6,3х2,0

1-2 С   3,0х1,3

1-3 С   25,0х2,0

1-4 С  28,0х3,0

1-1 С   8,0х1,3

1-2 С   4,5х2.0

1-3 С   28,0х3,0

1-4 С  30,0х 5,0

1-1 С   8,0х1,5

1-2 С   4,5х3,0

1-3 С   40,0х5,0

1-4 С  32,0х3,0

1-1 С   8,0х2,0

1-2 С   5,0х2,0

1-4 М   24,0х2,0

1-4 С  32,0х4,0

1-1 С   8,0х3,0

1-2 С   6,0х2,0

1-4 С   3,0х1,3

1-4 С  36,0х3,0

1-1 С  10,0х1,3

1-2 С   6,3х2,0

1-4 С   3,0х2,0

1-4 С  40,0х3,0

1-1 С  10,0х2,0

1-2 С   8,0х1,3

1-4 С   4,5х1,3

1-5 С    3,0х2,0

1-1 С  10,0х3,0

1-2 С   8,0х2,0

1-4 С   5,0х2,0

1-5 С  10,0х2,0

1-1 С  12,0х2,0

1-2 С   8,0х3,0

1-4 С   5х1,3

1-5 С  12,0х2,0

1-1 С  12,0х3,0

1-2 С  10,0х2,0

1-4 С   6,0х1,3

1-5 С  16,0х2,0

1-1 С  12,0х5,0

1-2 С  10,0х3,0

1-4 С   6,0х2,0

1-5 С  18,0х3,0

1-1 С  14,0х2,0

1-2 С  12,0х2,0

1-4 С   6,0х3,0

1-5 С  20,0х3,0

1-1 С  16,0х2,0

1-2 С  12,0х3,0

1-4 С   6,3х1,3

1-5 С  24,0х3,0

1-1 С  16,0х3,0

1-2 С  14,0х3,0

1-4 С   8,0х1,3

1-5 С  25,0х3,0

1-1 С  18,0х2,7

1-2 С  16,0х2,0

1-4 С   8,0х2,0

1-5 С  32,0х3,0

1-1 С  18,0х3,0

1-2 С  16,0х3,0

1-4 С   8,0х3,0

1-5 С  4,5х2,0

1-1 С  18,0х5,0

1-2 С  18,0х2,0

1-4 С  10,0х1,3

1-5 С  40,0х3,0

1-1 С  20,0х2,0

1-2 С  20,0х2,0

1-4 С  10,0х2,0

1-5 С  5,0х2,0

1-1 С  20,0х3,0

1-2 С  32,0х3,0

1-4 С  10,0х3,0

1-5 С  8,0х2,0

1-1 С  20,0х4,0

1-3 М    6,3х1,3

1-4 С  12,0х2,0

1-6 С  20х3

1-1 С  20,0х5,0

1-3 М   10,0х2,0

1-4 С  12,0х3,0

2-1 М   6,3х2,0

1-1 С  22,0х3,0

1-3 М   16,0х2,0

1-4 С  12,0х5,0

2-1 С  14,0х3,0

1-1 С  24,0х3,0

1-3 С    4,5х1,3

1-4 С  14,0х2,0

2-3 С  10,0х3,0

1-1 С  25,0х2,0

1-3 С    6,0х1,3

1-4 С  14,0х3,0

1-1 С  25,0х4,0

1-3 С    8,0х2,0

1-4 С  16,0х2,0

1-1 С  28,0х3,0

1-3 С   10,0х1,3

1-4 С  16,0х3,0
